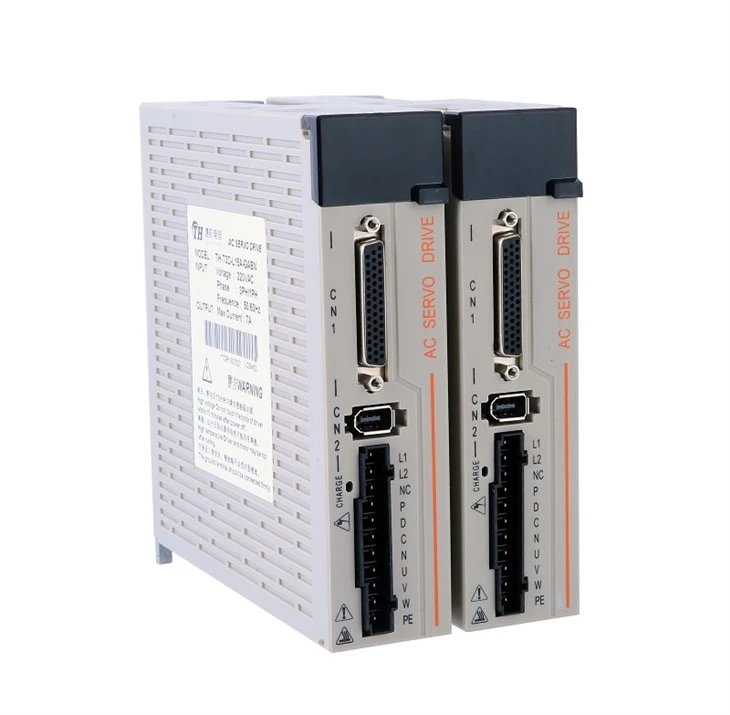

Servo Servo AC ta' Preċiżjoni Għolja-T3D Serje għal Makkinarju tal-Istampar
Il-Servo Servo AC Serje T3Dhija mfassla speċifikament għal-veloċità għolja, applikazzjonijiet ta' kontroll tal-moviment ta'-preċiżjoni għolja fl-industrija modernamakkinarju tal-istampar, tagħmir għall-ippakkjar, u sistemi CNC awtomatizzati. Imħaddma minn ċippa avvanzata ta' proċessur ARM ta'-prestazzjoni għolja u teorija sħiħa tal-kontroll tal-vettur diġitali, is-serje T3D tagħti riġidità straordinarja tax-xaft, rispons dinamiku rapidu, u sinkronizzazzjoni preċiża ta' multi-assi.
Għaliex Agħżel Servo Drives tas-Serje T3D għall-Magni tal-Istampar?
Reġistru Estremi u Preċiżjoni tal-Pożizzjonament:Jappoġġja 17-bit / 23-bit single-dawra u multi-dawran serjali kodifikaturi assoluti ta 'komunikazzjoni, li jiżguraw reġistrazzjoni preċiżjoni kulur u żero żball kumulattiv fl-istampar web b'veloċità għolja.
Rispons Dinamika Rapida (Ikbar minn jew ugwali għal 1.6kHz):Karatteristiċi ta 'rispons ta' frekwenza ta 'veloċità ta' Akbar minn jew ugwali għal 1.6kHz, li jrażżan b'mod effettiv il-varjazzjonijiet tat-tensjoni waqt it-tmigħ tal-karta u r-rotazzjoni tar-romblu tal-istampar.
Bini Industrijali Kompatt u Robust:Mibnija bi struttura ta' bord wieħed kompatt-u moduli IPM ta' grad-industrijali b'kapaċitajiet qawwija ta' sewqan ta' tagħbija żejda. Disinn kompletament issiġillat jipprovdi interferenza superjuri kontra-u protezzjoni IP20 kontra t-trab tal-karta u l-umdità ambjentali.
Modi ta' Kontroll Flessibbli:Tintegra l-Kontroll tal-Pożizzjoni, il-Kontroll tal-Veloċità, u l-Kontroll tat-Torque (flimkien ma' pożizzjoni/veloċità, veloċità/torque, swiċċjar tal-pożizzjoni/torque) biex tqabbel diversi sub-sistemi tal-istampar.
Speċifikazzjonijiet Tekniċi
| Parametru | Dettalji Tekniċi (Serje T3D) |
|---|---|
| Mudelli Applikabbli | L15, L20, L30 (220VAC) / H10, H15, H25 (380VAC) |
| Provvista ta 'Enerġija tad-Dħul | Fażi waħda-220VAC (-15% sa +10%) 50/60Hz Tliet-fażijiet 220VAC (-15% sa +10%) 50/60Hz 380VAC bi tliet-fażijiet (-15% sa +10%) 50/60Hz |
| Metodu ta' Kontroll | Pożizzjoni, Veloċità, Torque, Pożizzjoni / Veloċità, Veloċità / Torque, Pożizzjoni / Torque |
| Feedback tal-Encoder | 17-bit / 23-bit Encoder Assolut ta' Komunikazzjoni Serjali b'dawra waħda / b'ħafna dawra |
| Rispons tal-Frekwenza tal-Veloċità | Iktar minn jew ugwali għal 1.6 kHz |
| Rata ta' Fluttuwazzjoni tal-Veloċità | < ±0.03% (Load 0–100%); < ±0.02% (Power -15% to +10%) |
| Frekwenza tal-Input tal-polz | Input Differenzjali: Inqas minn jew ugwali għal 500kHz (kpps); Input wieħed-terminat: Inqas minn jew ugwali għal 200kHz (kpps) |
| Modi ta' Input tal-Kmand | Pulse + Simbolu; Impuls 'il quddiem/Reverse; Polz Ortogonali |
| Terminali tas-Sinjal I/O | 4 Inputs Diġitali programmabbli & 4 Outputs Diġitali programmabbli (Iżolati Ottikament) |
| Grad ta' Protezzjoni | Klassifikazzjoni tal-Protezzjoni IP20; Tlesti Protezzjoni ta' Over-velocità, vultaġġ żejjed, kurrent żejjed, tagħbija żejda, brejk u kodifikatur |
| Ambjent Operattiv | Temperatura: 0 grad ~ 40 grad; Umdità: 40% ~ 80% (L-ebda kondensazzjoni) |
Arkitettura tas-Sistema Servo tal-Magni tal-Istampar (Pjattaforma T3D)
Hawn taħt jinsabu d-dimensjonijiet standardizzati tal-qafas mekkaniku u t-topoloġiji tal-wajers tal-kontroll għas-sistema tas-servo drive AC tas-serje T3D.
1. Installazzjoni u Dimensjonijiet tal-Qafas
Daqs tas-Sewwieq Wieħed (Mudell T3D-L15 / T3D-L20)
Tqassim kompatt għal-ċilindri tal-impressjoni ta' dazju ħafif u drives tal-feeder.
Għoli: 159.5mm|Wisa ': 41mm|Fond: 158.5mm
Daqs tas-Sewwieq Żewġ (Mudell T3D-L30)
Driver ta'-kapaċità medja mfassal għal rombli tas-sewqan prinċipali u stazzjonijiet tal-qtugħ.
Għoli: 191mm|Wisa ': 51mm|Fond: 178.5mm
Daqs tas-Sewwieq Tlieta (Mudell T3D-H10 / H15 / H25)
Serje ta' 380V ta' xogħol tqil-iddisinjat għall-istampar industrijali tal-gravure u die-tagħbijiet ta' tagħbija għolja.
2. Wajers tat-Terminal u Konnessjonijiet tal-Interface
T3D-L15A / L20A / B Dijagramma tal-Wiring
Karatteristiċi terminali I/O iżolati ottikament (CN1), komunikazzjoni RS485 (CN3/CN4), u konnessjoni ta 'input ta' enerġija 220V.
Dijagramma tal-Wiring T3D-L30A
Jappoġġja terminali esterni tar-reżistenza tal-ibbrejkjar (B1/B2) għall-ibbrejkjar dinamiku waqt waqfiet ta 'emerġenza fil-linji tal-istampar.
T3D-H10 / H15 / H25 Dijagramma tal-Wiring
Terminali industrijali ta' 3-fażi 380V (R/S/T) b'disinn kontra l-interferenza ta' livell-għoli għal faċilitajiet ta' stampar kbar.
T3D Servo Drive Core
Algoritmu ta 'vettur spazjali diġitali sħiħ li jappoġġja modi ta' kontroll Modbus Pulse, Analog, u RS485 għal integrazzjoni faċli tal-PLC.
PMSM Servo Motor Tlaqqigħ
Iddisinjat biex jgħaqqad ma' muturi sinkroniċi ta' kalamita permanenti ta'-effiċjenza għolja, li jiżguraw output ta' torque kontinwu u vibrazzjoni baxxa.
Sistema ta' Feedback tal-Encoder
Encoders assoluti ta'-riżoluzzjoni għolja jeliminaw ir-rutini tal-ippożizzjonar tar-ritorn tad-dar-u jipproteġu-tirjiet tal-istampar ta' valur għoli mid-drift.
Applikazzjonijiet ewlenin fit-Tagħmir tal-Istampar
Il-versatilità tas-Serve T3D AC Servo Driver tippermettilu jintegra bla xkiel f'diversi stazzjonijiet kritiċi tal-makkinarju tal-istampar u l-konverżjoni:
Mistoqsijiet Frekwenti
Q1: Jista 's-servo drive tas-serje T3D jissostitwixxi s-sewwieqa eżistenti f'tagħmir ta' stampar antik?
Iva. Is-serje T3D tappoġġja tipi multipli ta 'polz ta' kmand (Pulse + Simbolu, FWD/REV Pulse, Orthogonal Pulse) u kontrolli ta 'input analogu, li jagħmilha ferm kompatibbli għal retrofitting ta' makkinarju tal-istampar legacy jew aġġornament għal sistemi ta 'encoder assoluti.
Q2: Is-servo drive T3D jappoġġja kodifikaturi assoluti b'ħafna -turn?
Assolutament. Huwa kompatibbli bis-sħiħ kemm ma 'kodifikaturi assoluti serjali ta' 17-bit u 23-bit wieħed-dawran/multi-dawran, li jelimina l-ħtieġa għal sensuri homing u jiffrankaw il-ħin tas-setup mal-power-up.
Q3: Liema OEM/ODM u servizzi ta 'appoġġ tekniku tipprovdi?
Aħna nipprovdu appoġġ sħiħ ta' integrazzjoni teknika, konfigurazzjonijiet ta' xedd tal-wajers personalizzati, parametri pre-irfinar għall-OEMs tal-magni tal-istampar, u appoġġ globali ta' wara l-bejgħ.
