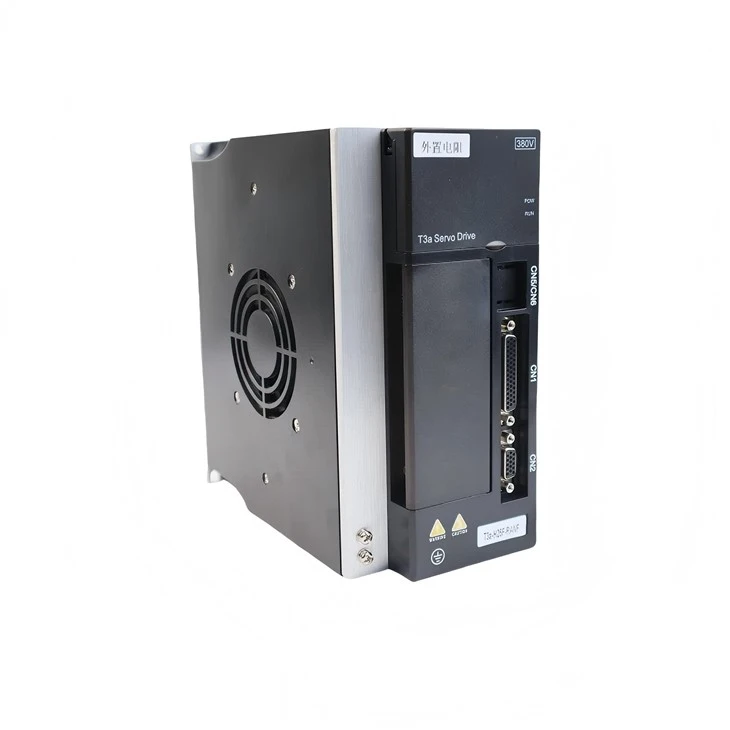

Speċifikazzjonijiet Tekniċi Sħiħ ta 'Servo Motor Drive għall-Ippakkjar Equipmen

Mudell			T3x-L20
Input Provvista tal-Enerġija		Provvista ta 'enerġija prinċipali	Fażi waħda/Tliet fażijiet 220VAC -15%+10% 50/60Hz
Ambjent		Temperatura	Xogħol: 0 grad -40 grad Ħażna: -40 grad -50 grad
		Umdità	Xogħol:40% - 80% (l-ebda kondensazzjoni) Ħażna: inqas minn 93% (l-ebda kondensazzjoni)
			86kPa - 106 kPa
Livell ta' Protezzjoni			IP20
Modalità ta' Kontroll			pożizzjoni, veloċità, torque, pożizzjoni/veloċità, veloċità/torque, pożizzjoni/torque
Input Diġitali			6 terminali ta' input programmabbli (iżolament ottiku)
Output Diġitali			4 terminali ta' output programmabbli (iżolament fotoelettriku)
Metodu ta 'komunikazzjoni			Komunikazzjoni Rs485
Encoder Ħruġ tas-sinjal	tip ta' sinjal		A, B, Z output differenzjali, sinjal Z output kollettur miftuħ
Pożizzjoni	Frekwenza tad-dħul		Input differenzjali: Inqas minn jew ugwali għal 500kHz (kpps); Input b'tarf wieħed: Inqas minn jew ugwali għal 200kHz (kpps)
	Mod ta' kmand		Polz + Direzzjoni; Impuls 'il quddiem/Reverse; Polz Ortogonali
	Proporzjon tal-ger elettroniku		1-32767/1 - 32767
Veloċità	Issimula kmand input		± 10VDC, impedenza tad-dħul 10kΩ
	Kmand aċċelerazzjoni u deċelerazzjoni		L-issettjar tal-parametri P-060/P-061
	Sors ta 'struzzjoni		Kwantità analoga, kmand tal-veloċità interna
Torque	Issimula l-input tal-kmand		-10V ~ +10V, impedenza tad-dħul 10kΩ
	Limitu tat-torque		L-issettjar tal-parametri P-065/P-066
	Sors ta 'struzzjoni		Kwantità analoga, kmand intern tat-torque
Funzjoni ta 'monitoraġġ			Veloċità żejda, vultaġġ żejjed, kurrent żejjed, tagħbija żejda, ibbrejkjar anormali, lencoder anormali, devjazzjoni tal-pożizzjoni, overclocking tal-istruzzjoni, eċċ.
Funzjoni ta 'protezzjoni			Veloċità żejda, vultaġġ żejjed, kurrent żejjed, tagħbija żejda, ibbrejkjar anormali, encoder anormali, devjazzjoni tal-pożizzjoni, overclocking ta 'struzzjoni, eċċ.
Karatteristiku	Frekwenza tal-veloċità rispons		Akbar minn jew ugwali għal 800Hz
	Veloċità rata ta' fluttwazzjoni		＜±0.03% (tagħbija 0-100%); ＜±0.02% (provvista ta' enerġija -15%-+10%)

Il-parametri kollha huma mfassla biex jaqblu mat-talbiet ta 'tħaddim ċikliku kontinwu ta' servo motor drive għat-tagħmir tal-ippakkjar.

Għaliex Servo Motor Drive tagħna għat-Tagħmir tal-Imballaġġ Jispikka

Servo Motor Drive For Packaging Equipment

It-tagħmir tal-ippakkjar jeħtieġ moviment sinkroniku preċiż ta' multi-assi waqt proċessi ta' għalf, issiġillar, ġarr u-veloċità għolja. Is-servo motor drive tagħna għat-tagħmir tal-ippakkjar jintegra kontroll tal-vettur ta'-veloċità għolja, feedback tal-kodifikatur ta'-riżoluzzjoni għolja u algoritmi ta 'moviment intelliġenti biex iwasslu pożizzjonament stabbli u tħaddim tal-magni ultra-lixx.

Ir-rispons dinamiku rapidu tiegħu jqassar iż-żmien tas-saldu taċ-ċiklu tal-magni, u jgħin lill-manifatturi tal-ippakkjar jagħtu spinta lill-effiċjenza tal-produzzjoni filwaqt li jnaqqsu l-iskart tal-prodott.

Serje Servo Drive Dimensjonijiet Esterni (mm)

Daqs tas-sewwieq wieħed (mudell T3a-L20)

Daqs tas-sewwieq tnejn (mudelli T3a-L30)

Driver size three (model T3a-L40/T3a-H25)

Daqs tas-sewwieq tlieta (mudell T3a-L40/T3a-H25)

Driver size four (models T3a-L50/L75, T3a-H50/H75)

Daqs tas-sewwieq erbgħa (mudelli T3a-L50/L75, T3a-H50/H75)

Dijagramma tal-Wiring tas-Servo Drive

T3L-L20/L30 Dijagramma tal-Wiring

T3a-Dijagramma tal-wajers L20/L30

T3a-L50/L75/H25/H50/H75 dijagramma tal-wajers

Dijagramma tal-wajers tal-kontroll

Dijagramma tal-Wiring taċ-Ċirkwit tal-Kontroll Sħiħ għal Servo Motor Drive għal Tagħmir tal-Ippakkjar

Din l-iskema tkopri sinjal analogu, kmand tal-polz, feedback tal-kodifikatur, wajers ta 'komunikazzjoni IO programmabbli u RS485. Tfakkiriet ewlenin tal-wajers għall-provvista tal-enerġija tal-polz 5V/24V huma mwaħħla biex tiġi evitata ħsara fil-port u falliment tas-sinjal anormali waqt il-kummissjonar tal-magna tal-ippakkjar fuq-sit.

Introduzzjoni Għall-Portijiet Servo Drive

Isem	Simbolu tat-terminal	Deskrizzjoni dettaljata
Provvista ta 'enerġija taċ-ċirkwit prinċipali	R, S, T jew L1, L2 (T3L-L20)	Qabbad ma 'provvista ta' enerġija AC esterna; Tlieta-AC220V (85%~110%) 50/60Hz -Fażi waħda/tri-fażi AC220V (85%~110%) 50/60Hz
Terminal tar-reżistenza tal-ibbrejkjar	P,BK	Meta tuża resistor tal-ibbrejkjar estern b'mod parallel ma 'reżistenza tal-ibbrejkjar intern, jekk jogħġbok agħti attenzjoni biex tagħżel ir-reżistenza u l-qawwa biex tevita li tinħaraq is-sewwieq.
Terminal tal-konnessjoni tal-mutur	U	Output għall-provvista tal-enerġija tal-fażi U tal-mutur
	V	Output għall-provvista tal-enerġija tal-fażi V tal-mutur
	W	Output għall-provvista tal-enerġija tal-fażi W tal-mutur
Terminal ta' l-art		Terminal tal-ert tal-kisi tal-mutur
Terminal ta' l-art	jew PE	Terminal tal-ert tas-sewwieq

FAQ

Liema magni tal-ippakkjar huma kompatibbli ma 'dan is-servo drive?

Is-Serje TH T3 hija adattata għal tgeżwir tal-fluss, magni tal-kartun, tagħmir tal-mili, magni tal-ittikkettar, sistemi ta 'capping, palletizzaturi, robots pick-u-post u ħafna magni tal-ippakkjar awtomatizzati oħra.

Jappoġġja EtherCAT?

Iva. Il-komunikazzjoni EtherCAT hija disponibbli għal-ħin reali sinkronizzazzjoni ta' multi-assi f'applikazzjonijiet tal-ippakkjar ta'-veloċità għolja.

Tappoġġja encoders assoluti?

Iva. Id-drajv jappoġġja kemm konfigurazzjonijiet ta 'kodifikatur assolut ta' 17-bit kif ukoll ta '23-bit għal preċiżjoni għolja ta' pożizzjonament.

Il-personalizzazzjoni tal-OEM hija disponibbli?

Iva. Aħna nipprovdu marka OEM, firmware personalizzat, konfigurazzjoni ta 'komunikazzjoni u appoġġ tekniku skond il-ħtiġijiet tal-klijenti

Bżonn Soluzzjoni Għolja Servo Drive?

It-tim tal-inġinerija tagħna jipprovdi tqabbil sħiħ tas-sistema, ottimizzazzjoni tat-torque, u appoġġ tad-disinn tal-kontroll tal-moviment.
